引言

汽車接線端子作為車輛電氣系統的"血脈樞紐"，其可靠性直接關系到整車的安全性能和運行穩定性。隨著新能源汽車和智能網聯汽車的快速發展，對接線端子的技術要求日益提高。精密五金沖壓技術作為端子制造的核心工藝，正面臨著新的機遇與挑戰。

 一、汽車接線端子的特殊要求與技術標準

 1. 嚴苛的工作環境要求

- 溫度范圍：-40℃~150℃（發動機艙）

- 振動強度：10-2000Hz，加速度15G

- 防護等級：IP67以上（涉水工況）

- 耐腐蝕性：1000小時鹽霧試驗

 2. 電氣性能指標

- 接觸電阻：＜1mΩ

- 額定電流：10A-200A（新能源車可達500A）

- 絕緣阻抗：＞100MΩ

- 電壓降：＜50mV/100A

 3. 安全與可靠性標準

- UL/ISO認證要求

- 10000次插拔壽命

- 防誤插設計

- 短路保護功能

 二、精密沖壓工藝關鍵技術突破

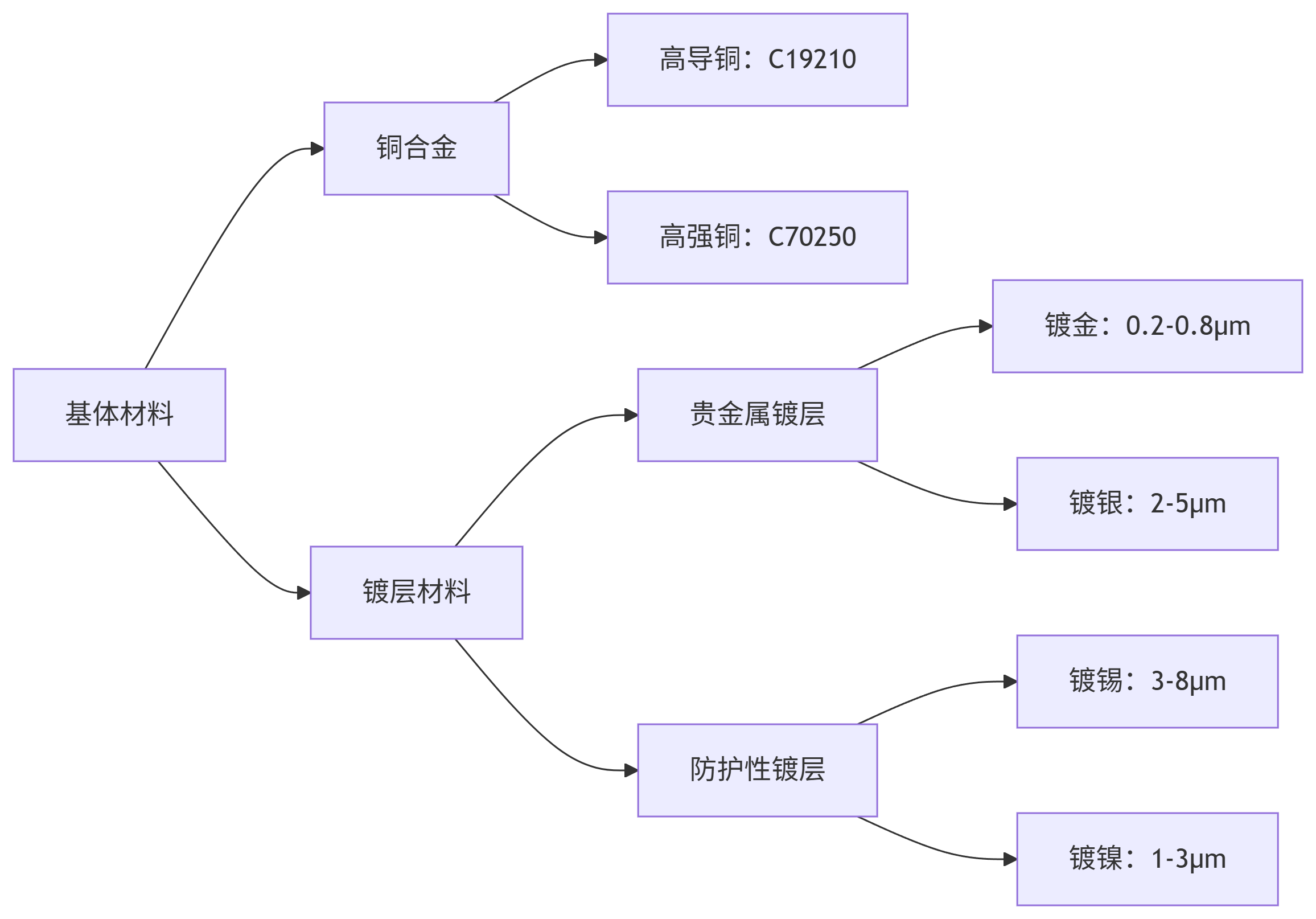

 1. 材料創新與應用

 2. 精密模具技術

- 納米級鏡面拋光：表面粗糙度Ra≤0.05μm

- 硬質合金鑲件：硬度HRA≥90

- 多工位級進模：16-24工位設計

- 智能監控系統：實時監測模具狀態

 3. 高速精密沖壓

- 伺服沖床：800-1500SPM

- 精度控制：±0.01mm

- 在線檢測：100%尺寸監控

- 智能潤滑：微量精準噴涂

 三、技術創新與工藝優化

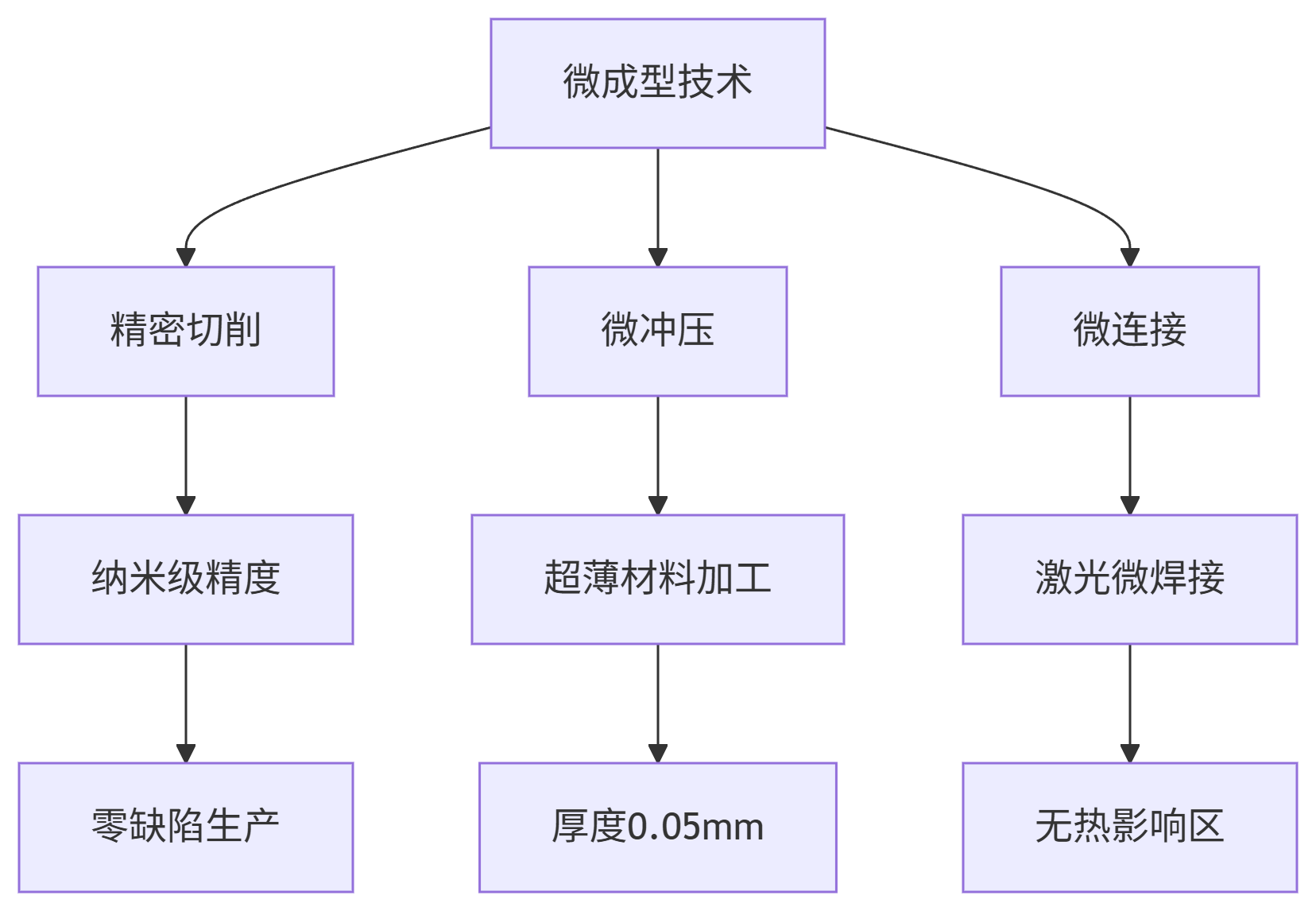

 1. 微成型技術突破

 2. 表面處理創新

- 選擇性電鍍：局部精準鍍覆

- 復合鍍層：Au/Ni、Ag/Sn多層結構

- 激光清洗：無接觸表面處理

- 等離子活化：提高鍍層附著力

 3. 智能化制造

- 數字孿生系統：虛擬調試優化

- AI質量檢測：深度學習缺陷識別

- 自適應控制：實時工藝調整

- 物聯網監控：全流程數據追溯

 四、典型應用案例分析

 案例1：新能源高壓連接系統

- 工作電壓：800VDC

- 載流能力：500A

- 絕緣強度：3000VAC

- 防護等級：IP6K9K

 案例2：智能駕駛傳感系統

- 微型化設計：0.5mm間距

- 高速傳輸：10Gbps

- 抗干擾設計：EMC Class 4

- 可靠性要求：15年壽命

 案例3：車身控制模塊

- 多材料連接：銅-鋁過渡

- 防腐蝕設計：2000小時鹽霧

- 振動防護：三防漆保護

- 快速裝配：防錯插結構

 五、質量保證體系

 1. 檢測技術升級

- X-Ray檢測：內部結構分析

- AOI系統：表面缺陷檢測

- CPK分析：過程能力監控

- 熱成像檢測：溫升性能測試

 2. 可靠性驗證

- 機械壽命測試：10000次插拔

- 環境試驗：溫度循環、濕熱、鹽霧

- 電氣性能測試：接觸電阻、絕緣耐壓

- 材料分析：成分、金相、硬度

 3. 過程控制

- SPC統計過程控制

- MSA測量系統分析

- FMEA失效模式分析

- PPAP生產件批準程序

 六、未來發展趨勢

 1. 技術發展方向

- 集成化：多功能復合端子

- 高頻化：5G通信接口

- 智能化：帶診斷功能端子

- 輕量化：新材料新結構

 2. 工藝創新趨勢

- 增材制造：3D打印微型端子

- 綠色制造：無氰電鍍工藝

- 數字化：全流程智能制造

- 柔性化：快速換模系統

 3. 市場應用拓展

- 新能源汽車：高壓大電流連接

- 自動駕駛：高速數據傳輸

- 物聯網：智能傳感器連接

- 航空航天：高可靠性連接

 結語

汽車接線端子的精密沖壓制造技術正在經歷深刻變革，新材料、新工藝、新技術的不斷涌現，推動著行業向更高精度、更智能化、更環保的方向發展。面對汽車電氣化、智能化的浪潮，制造企業需要加強技術創新，完善質量體系，提升智能制造水平，以滿足日益嚴格的技術要求和市場需求。未來，隨著5G通信、人工智能等新技術的融合應用，汽車接線端子將朝著集成化、智能化、微型化的方向持續發展，為汽車產業的技術進步提供重要支撐。
